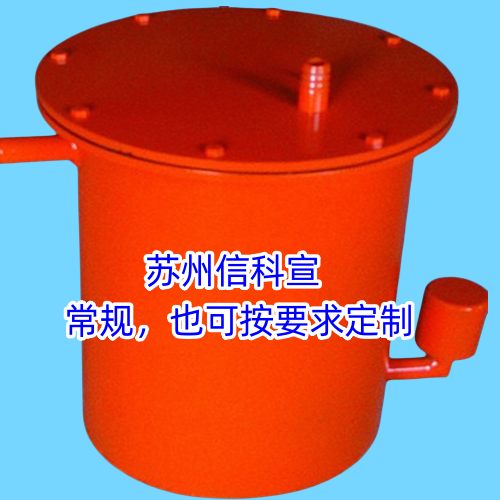

点击图片查看原图
负压气阀式放水器，你担心质量，我们更担心，因为没有质量，就没有市场，你担心诚信，其实我们更担心，因为没有诚信，就没有未来。
一、产品简介
负压气阀式放水器的型号为CWG-FY3，C指瓦斯抽放（采）中抽放（采）的简称；W瓦斯管道中瓦斯的简称；G指瓦斯抽放管路中管路的简称；FY是负压的简称，FY-3是负压自动放水器的升级产品（即为气阀式的），所以CWG-FY3的意思为瓦斯抽放（采）管路所用升级型负压自动放水器，是煤矿瓦斯抽放系统不可缺少的自动放水装置，适用于瓦斯抽放和利用系统的主管、干管、支管的自动放水。是替代现有负压放水器的升级换代产品。
二、主要技术参数
适用负压范围：0～-0.09Mpa
自动放水速度：7L／min（间歇放水）
工作方式：适用于长期工作制
外形尺寸（长×宽×高）： 415*330*370 mm
重 量： 约30kg
三、产品结构及工作原理
本实用及新型的负压自动放水器，包括积水桶、单向进水阀、单向放水阀，控制阀，其特征在于：在积水桶内的上部定位连接有一控制阀，控制阀的正压平衡口通过与积水桶外的大气相通；控制阀的负压平衡口直接与积水桶内的负气压连接，控制阀阀芯的下端吊挂有一浮子，通过水位的上升带动浮子连接控制阀完成集、放水工作。具有以下优点；采用气阀 式连接设计，安装，拆卸，维修简便；不容易受到意外情况的影响，使控制准确；可以很方便地与煤矿抽采瓦斯管路或其它负压气体管路联通，使管路中的积水顺利排出。
