旁通式孔板流量计，靠谱厂家比质量
不怕同行竞争，就怕外行抬杠
靠谱公司，都比质量营销公司，都拼价格
我们不拼价格，只比质量

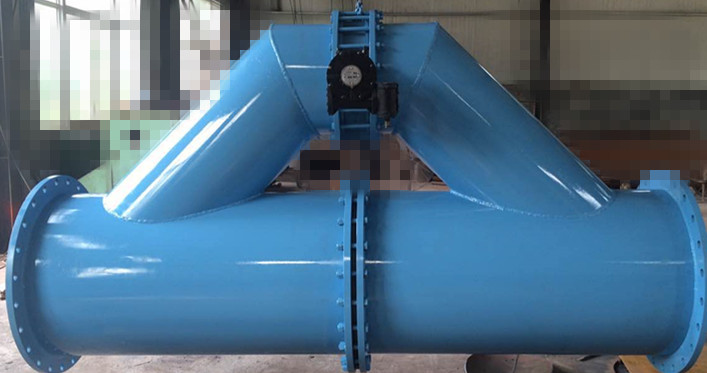

一、结构：旁通式孔板流量计主要由进流体管路、旁通管路、取压嘴、紧固件、连接法兰、节流件、密封垫、出流体管路等构成。孔板是一块具有圆形开孔并相对于开孔轴线对称的圆形薄板，不同管道内径的孔板，其结构形式是几何相似的。
二、用途：旁通式孔板流量计又称桥式孔板流量计，本产品含有直管，直管中安装有孔板，该孔板两侧的直管壁上分别设置一个测量管，其特征是：所述直管和一个桥管并联式连接，二者内腔相互连通，并且所述直管和桥管的两个连接点分别位于两个测量管的外侧，所述桥管上安装一个启闭控制阀。此产品结构简单，设计合理，解决了由于节流原因对煤矿瓦斯抽放系统造成的负压损失，有效地提高了瓦斯抽放效果。
桥式孔板流量计的孔板前后产生一个静压力差，该压力差与流量计存在着一定的函数关系，流量越大，压力差就越大，差压信号传送给差压变送器，转换成4—20ma.DC模拟信号输出，传输给流量积算仪，实现流体流量的计算，利用智能型差压变送器，对工矿温/压进行自动补偿后，实现对流体质量流量的测量。
